蝸桿的齒廓

      普通圓柱蝸桿多用直母線刀刃的車刀在車床上切制，隨刀具安裝位置和所用刀具的變化，可獲得在垂直軸線的橫截面上具有不同齒廓的4種蝸桿:漸開線蝸桿( ZI型)、阿基米德蝸桿( ZA型)、法向直廓蝸桿( ZN)、錐面包絡圓柱蝸桿( ZK)。

漸開線蝸桿( ZI型):刀刃平面與蝸桿基圓柱相切 ，端面齒為漸開線，適于較高速度和較大的功率。

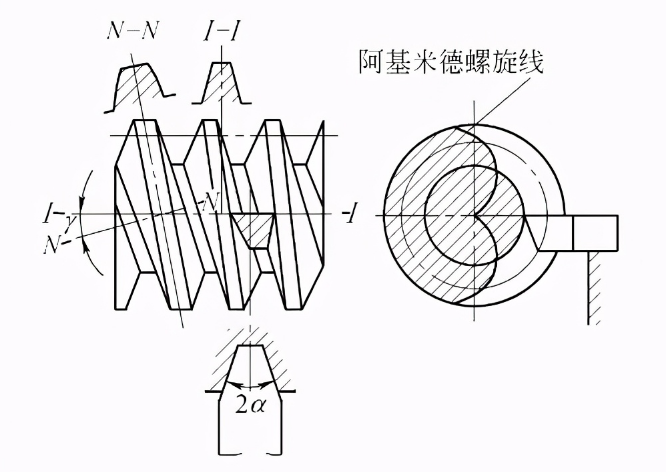

阿基米德蝸桿( ZA型):垂直于軸線平面的齒廓為阿基米德螺線 ,過軸線的平面內齒廓為直線，加工簡單，精度較低。( 軸向直廓蝸桿)。

法向直廓蝸桿( ZN型):可用經修正的砂輪磨齒 ,加工較簡單,常用來作多頭蝸桿,傳動效率可達0.9。

錐面包絡圓柱蝸桿( ZK型):這是一種非線性螺旋曲面蝸桿。它不能在車床上加工，只能在銑床上銑制并在磨床上磨削。這種蝸桿便于磨削,蝸桿的精度較高，應用日漸廣泛。
