減速器怎么制圖？這里都是干貨！

請問制圖周是什么？---就是給你一整周的時間，一個制圖教室，一張圖板，讓你專心致志的在圖紙上畫圖。

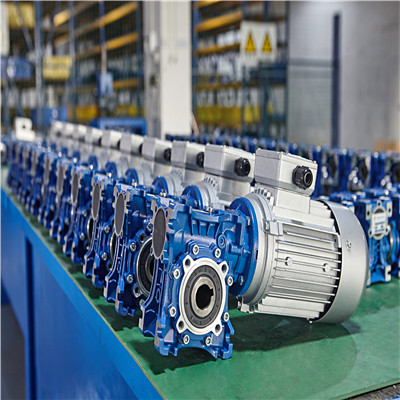

制圖第一步先要了解減速機的主要構造：

    減速器主要由傳動零件（蝸輪蝸桿或齒輪）、軸、軸承、箱體及其附件所組成。箱體是減速器的重要組成部件，它是傳動零件的基座，應具有足夠的強度和剛度。

    箱體采用分離式，分箱座，箱蓋，二者采用螺栓連接，為保證箱體上安裝軸承和端蓋的孔的正確形狀，兩個零件的孔是合在一起加工的，裝配時它們之間采用推銷定位，銷孔鉆成通孔，便于拔銷。

    小齒輪或蝸輪蝸桿直徑和軸的直徑相差不大，將小齒輪或蝸輪蝸桿與軸制成一體。大齒輪與軸用普通平鍵聯結，兩軸均采用滾動軸承作為支承，可承受徑向載荷。軸承端面與端蓋之間墊有調整環，以調整軸承游隙，保證軸承正常工作。

    其軸向由套筒定位。齒輪傳動是采用油池浸油潤滑，滾動軸承采用潤滑脂潤滑，為了防止箱體內的潤滑油進入軸承，在軸承和大齒輪之間設置擋油環。軸伸出箱體一側端蓋孔內裝用氈圈進行密封。
